工频高压局放试验装置大电流发生器种类齐全视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:工频高压局放试验装置大电流发生器种类齐全的图文介绍
工频高压局放试验装置 采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。根据上述原理图可以看出，局部放电测试的灵敏度和准确度和整个系统密切相关，要想顺利和准确的进行局部放电测试，就必须将整个系统考滤周到，包括系统的参数选取和连接方式。另外，在现场试验时，由于是验证性试验，高压限流电阻可以省掉。三、几种典型试品的接线原理图。（1）电流互感器的局放测试接线原理图a电流互感器接线（2）电压互感器的局放测试接线原理图A．工频加压方式接线原理图B．高频加压方式接线原理图为了防止电压互感器在工频电压下产生大的励磁电流而损坏，高压电压互感器一般采取自激励的加压方式。在电压互感器的低压侧加一倍频电源，在电压互感器的高压端感应出高压来进行局部放电实验。这就是通常所说的三倍频实验。其接线原理图
工频高压局放试验装置主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m,环境空气温度范围为-25─＋45℃。７、产品使用时,其环境空气相对湿度应不大于80％。（五）、倍频发电机电源滤波器LBS-800/431、主要技术参数：三相额定电压： 800V 额定电流 43A频 率100～200Hz 线 路 数3衰减特性10KHz ～ 100KHz ≥ 60dB 100KHz ～ 300KHz ≥ 70dB背景噪音额定电压下 Q≤ 5 PC声明该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。

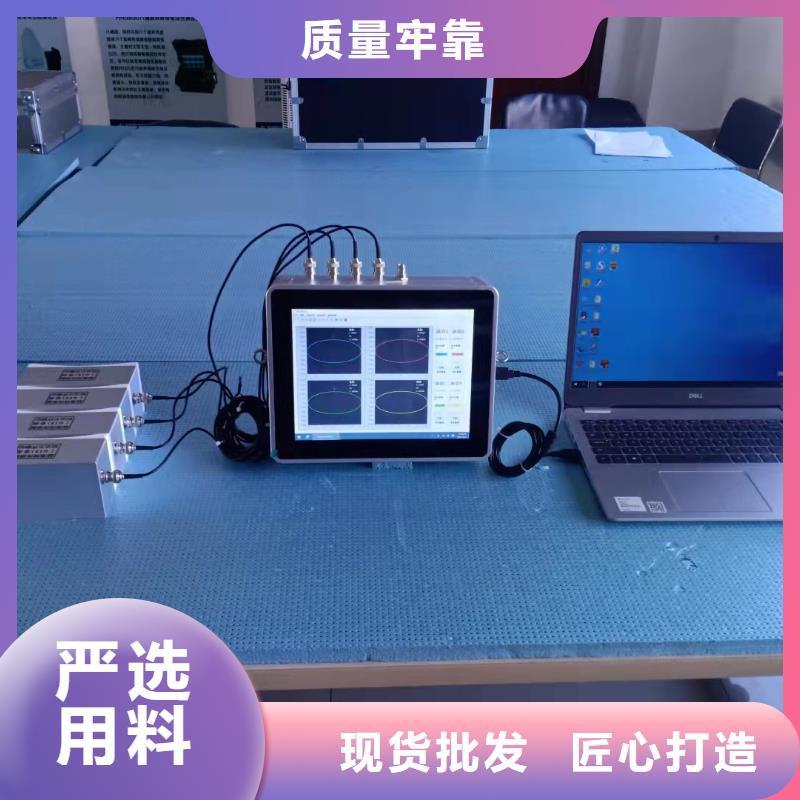

工频高压局放试验装置 变压器感应局放试验测试系统技术方案一、适用范围本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％主要设备的技术参数（一）、TH-2007多通道局部放电检测仪简介TH-2007多通道局部放电检测仪是我们继TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2007多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
本公司坐落于平度市平安路2号，天正华意电气设备有限公司(宿州分公司)是一家生产 蓄电池测试仪的专业厂家，公司具有雄厚的技术力量，先进的检测设备，不断优化企业管理，以市场需求为导向，科技进步为动力，积j i吸取同行业的先进经验，广泛征求用户意见，取得用户的亲睐和质检部门认可。 希望各行各业的朋友、领导光临指导，本公司将为广大客户提供更完美优质的服务。
公司秉承以质量求生存，以服务谋发展的宗旨和诚信、务实、创新、奋进的理念欢迎广大新老客户前来技术交流与合作。
工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。
